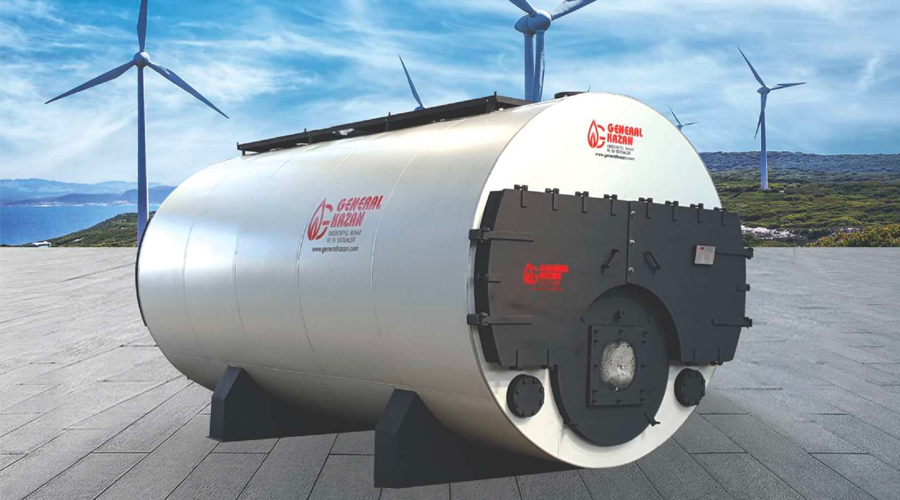

Skoç Tipi Buhar Kazanları
YÜKSEK VERİMLİLİK
Kazanın 3 akımlı oluşu, iyi bir yanma neticesinde oluşan alev ve duman gazlarının yeterli ısıtma yüzeylerinde dolaştırılması neticesinde azami ısı geçimi sağlandıktan sonra; duman gazları, alçak sıcaklık korozyonu yaratmadan bacaya atılır. Böylece yüksek kazan verimi elde edilir. Ani buhar çekimlerine cevap verir.
Geniş buharlaşma yüzeyine buhar hacmine ve büyük ve öndüleli yanma hücresine sahiptir. İmalat sonrasında, standart gereği hesaplanan basınçta hidrolik teste tabi tutulur. Kazanın ön kapılarından duman borularına, arkasındaki büyük çaplı patlama kapağından cehennemlik tarafına, kazanın üzerindeki adam deliğinden ve en az 2 adet olan el deliğinden su tarafından müdahale edilebilir.
Tasarım
- Yüksek Basınç
- 3 Akımlı
- Alev – Duman borulu
- Silindirik
- Skoç tipi buhar kazanları TS EN 12953
- TRD, DIN, ve EN Normlarına uygu olarak tasarlanmaktadır.
Malzeme
İmalatlarımızda kullandığımız malzemeler ;
- Zarf
- Aynalar
- Yanma hücresi EN 100028’e uygun P265GH veya P355GH kazan sacı
- Duman boruları E 10216 veya EN 10217’ye uygun kazan borusu
Tip G-SB Kapasite ve Ana Ölçer
| TİP (G-SB) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| Buhar Kapasitesi (kg/h) | 150 | 300 | 500 | 750 | 900 | 1100 | 1350 | 1550 | 1900 | 2400 | 2800 | 3200 | 3800 | 4200 | 5200 | 6250 | 8350 | 10500 | 12500 | 14600 | 16700 |
| Uzunluk (Lt) (mm) | 1950 | 2100 | 2330 | 2490 | 2625 | 2745 | 2860 | 3010 | 3200 | 3375 | 3530 | 3680 | 3820 | 4150 | 4225 | 4820 | 5340 | 4800 | 6315 | 6700 | 7055 |
| Genişlik (E) (mm) | 1350 | 1690 | 1820 | 1850 | 1900 | 2000 | 2000 | 2000 | 2250 | 2350 | 2410 | 2500 | 2550 | 2650 | 2650 | 2830 | 3000 | 3200 | 3350 | 3500 | 3550 |
| Yükseklik (H) (mm) | 1500 | 1840 | 1970 | 2000 | 2050 | 2150 | 2150 | 2150 | 2400 | 2500 | 2660 | 2750 | 2800 | 2900 | 2900 | 3080 | 3250 | 3450 | 3600 | 3750 | 3800 |
| Buhar Hacmi (mm³) | 0,21 | 0,44 | 0,65 | 0,71 | 0,92 | 1,17 | 1,23 | 1,32 | 1,55 | 1,7 | 1,83 | 1,97 | 2,09 | 2,36 | 2,99 | 4,25 | 4,97 | 5,69 | 7,16 | 7,85 | 8,39 |
| Su Hacmi (Lt) | 430 | 1030 | 1360 | 1420 | 1520 | 1700 | 1580 | 1560 | 2755 | 3850 | 4450 | 5070 | 5740 | 6660 | 6180 | 7495 | 9390 | 11570 | 13740 | 16865 | 16800 |
| Baca Çapı (mm) | 200 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 450 | 500 | 550 | 600 | 600 | 600 | 650 | 700 | 700 | 800 | 1000 | 1000 | 1000 |
| Duman Yolları Direnci (mmSS) | 15 | 15 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 40 | 50 | 500 | 60 | 700 | 70 | 80 | 90 | 100 | 100 | 100 |
| Yaklaşık Ağırlık - 6 atü(kg/h) | 1100 | 1750 | 2250 | 2600 | 2900 | 3300 | 3700 | 4000 | 5000 | 5450 | 6100 | 7100 | 7800 | 9400 | 10700 | 13200 | 16700 | 20900 | 23500 | 27250 | 31000 |
| Yaklaşık Ağırlık (kg/h) | 1300 | 2000 | 2450 | 2900 | 3200 | 3900 | 4300 | 6400 | 5800 | 6100 | 6900 | 7950 | 8650 | 11000 | 11850 | 14700 | 18750 | 23900 | 27900 | 31000 | 34700 |
Kapasiteler 5 Atü, İşletme basıncı ve 70°C su girişi sıcaklığı içindir. 1 Kg Buhar üretimi için 600 kcal gerektiği kabul edilmiştir. Ölçüler teknolojik gelişmelere bağlı olarak değişebilir.
